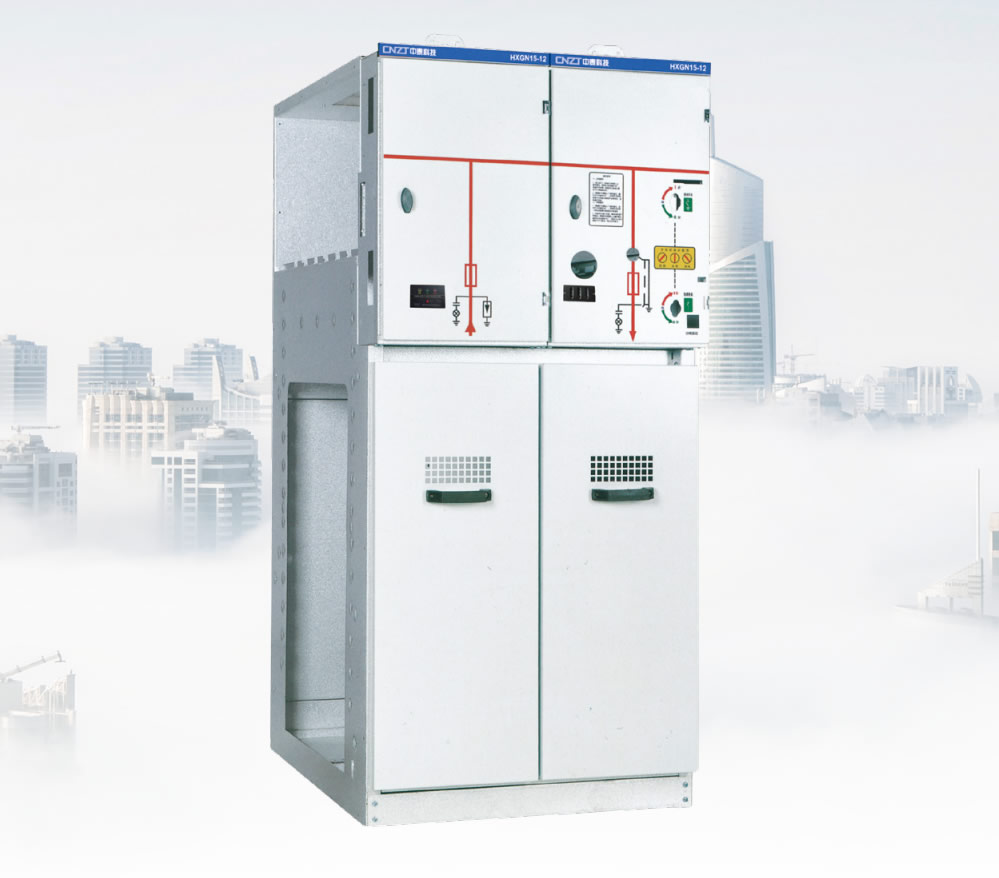

概述 HXGN□-12箱型交流金属封闭开关设备(简称环网柜)适用于交流50Hz、10kV的网络作为开断负荷和短路及关合短路电流用。本环网柜配手动、电动弹簧机构来操作负荷开关、接地开关和隔离开关配用手动操作机构。本环网柜成套性强、体积小、无火灾和爆炸危险，具有可靠“五防”功能。 正常使用环境 ● 环境温度:-25℃~+40℃; ● 海拔高度:不超过1000m(超过1000m时可与我公司技术部协商生产); ● 空气相对湿度:日平均值不大于95%，月平均值不大于90%; ● 地震烈度:不超过8度; ● 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。 |
|

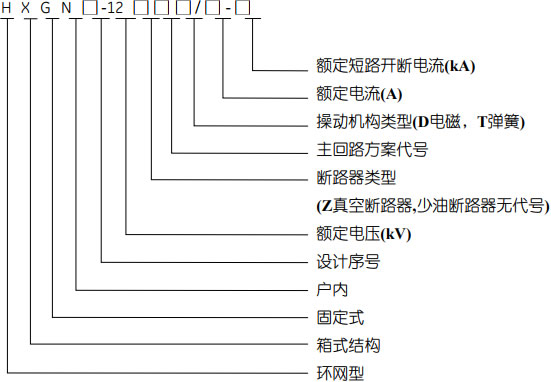

型号含义
|
|
序号 |
名称 |
单位 |
数值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定频率 |
HZ |
50 |
|
3 |
主母线额定电流 / 熔断器*大额定电流 |
A |
630，125 |
|
4 |
主回路、接地回路额定短时耐受电流 |
kA/s |
20，3 |
|
5 |
主回路、接地回路额定峰值耐受电流 |
kA |
50 |
|
6 |
主回路、接地回路额定短路关合电流 |
kA |
50 |
|
7 |
负荷开关满容量开断数 |
次 |
100 |
|
8 |
熔断器开断电流 |
kA |
31.5，40 |
|
9 |
额定闭环开断电流 |
A |
630 |
|
10 |
额定转移电流 |
A |
1600 |
|
11 |
机械寿命 |
次 |
2000 |
|
12 |
1min 工频耐压（峰值）相对、对地 / 隔离断口 |
kV |
42，48 |
|
13 |
雷电冲击耐受电压（峰值）相间对地 / 隔离断口 |
kV |
75，85 |
|
14 |
二次回路 1min 工频耐压 |
kV |
2 |
|
15 |
防护等级 |
|
IP3X |
|
序号 |
名称 |
单位 |
数值 |
|
1 |
断路器柜宽 |
mm |
750 |
|
2 |
其它柜宽 |
mm |
375，500 |
|
3 |
高 |
mm |
1435，1600，1850 |
|
4 |
深 |
mm |
980，900 |
|
5 |
继电器箱高 |
mm |
450 |
柜体结构

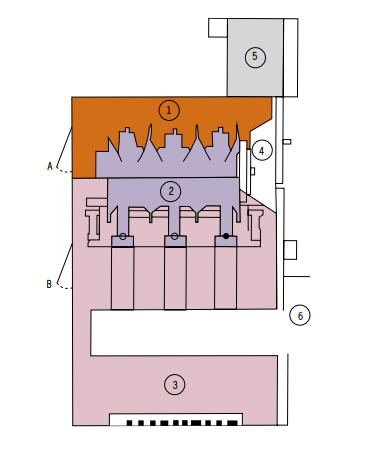

环网柜体采用2mm厚敷铝锌板（或冷轧板喷塑后）铆接成型，柜后设有二处压力释放孔，其一是针对电缆室另一个针对负荷开关/母线室。此结构能够*大限地保
障人身安装和运行设备的可靠。
● 各间隔小室
○ 母线室
母线室位于柜的顶部并连接相邻开关柜。
○ 负荷开关是独立单元，内部充以SF6气体。
○ 电缆室
大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。
○ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
○ 继电器箱
继电器箱在柜的顶部是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单兀。
○ 断路器室
一个真空断路器置于上隔离开关之下或下隔离至上。
● 压力释放
○ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
○ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。
● FLN36-12/630 负荷开关
FLN36型负荷开关为双断点、旋转式动触头，以SF6气体为灭弧介质，动静触头 置于加强结构的模铸环氧树脂外壳中。在操作轴引出端是一个透明的热压成型的 塑料端盖，透过端盖可以观察状态。
每个开关充以1.4帕气压的SF6气体后是**密封的（SFL意“永远密封”），用 氦检测器可以检 有无气体渗漏。
开关垂直或水平安装不限，在单元式柜内，典型的安装方式是在电缆室和母线室 之间置一钢隔板，水平安装。
这种安装方式将开关外壳封在接地的钢板内并将母线与电缆接头之间相隔离，以 符合运行维护的*严格**要求。
假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将补冲开，把电弧气体导 出开关之外，随后柜上面的泄弧活门被冲开并将 过压气体导向柜外。
